中性原子量子コンピュータ上の単位円グラフを用いたQUBO/イジング問題の解法#
依存関係のインストール#
# !pip install bloqade-analog
必要なライブラリのインポート#
from itertools import product
import math
from bloqade.analog import start
import jijmodeling as jm
import matplotlib.pyplot as plt
from matplotlib.ticker import MultipleLocator, AutoMinorLocator, FormatStrFormatter
import networkx as nx
import numpy as np
from qamomile.core.converters.qaoa import QAOAConverter
from qamomile.udm import Ising_UnitDiskGraph
from qamomile.udm.transpiler import UDMTranspiler
問題ハミルトニアンの定式化#
Jijmodelingによる問題の定式化#
以下では、Jijmodelingを使用して問題ハミルトニアンを定式化する方法を示します。
def QUBO_problem():
# --- プレースホルダー ---
V = jm.Placeholder("V")
E = jm.Placeholder("E", ndim=2)
U = jm.Placeholder("U", ndim=2)
n = jm.BinaryVar("n", shape=(V,))
e = jm.Element("e", belong_to=E)
# --- 問題の定式化 ---
problem = jm.Problem("QUBO_Hamiltonian")
quadratic_term = jm.sum(e, U[e[0], e[1]] * n[e[0]] * n[e[1]])
problem += quadratic_term
return problem
problem = QUBO_problem()
problem
\[\begin{split}\begin{array}{cccc}\text{Problem:} & \text{QUBO\_Hamiltonian} & & \\& & \min \quad \displaystyle \sum_{e \in E} U_{e_{0}, e_{1}} \cdot n_{e_{0}} \cdot n_{e_{1}} & \\\text{{where}} & & & \\& n & 1\text{-dim binary variable}\\\end{array}\end{split}\]
quad = {
(0, 0): -1.2,
(1, 1): -3.2,
(2, 2): -1.2,
(0, 1): 4.0,
(0, 2): -2.0,
(1, 2): 3.2,
}
V_val = 3
E_val = np.array(list(quad.keys()), dtype=int)
U_val = np.zeros((V_val, V_val))
for (i, j), Jij in quad.items():
U_val[i, j] = U_val[j, i] = Jij
instance = {
"V": V_val,
"E": E_val,
"U": U_val,
}
compiled_instance = jm.Interpreter(instance).eval_problem(problem)
qamomileを使った問題の変換#
compiled_instanceを取得したら、QuantumConverterを使用してそれをIsingModelクラスに変換することができます。
udm_converter = QAOAConverter(compiled_instance)
ising_model = udm_converter.ising_encode()
ising_model
IsingModel(quad={(0, 1): 1.0, (0, 2): -0.5, (1, 2): 0.8}, linear={0: 0.09999999999999998, 1: -0.19999999999999996, 2: 0.29999999999999993}, constant=-1.5, index_map={0: 0, 1: 1, 2: 2})
qamomileによるユニットディスクグラフへのマッピング#
マッピングの実行: UnitDiskGraphクラス#
UnitDiskGraphクラスは、IsingModelをユニットディスクグラフ（UDG）表現に変換する役割を担います。
udg = Ising_UnitDiskGraph(ising_model)
print(f"Converted to Unit Disk Graph:")
print(f"- {len(udg.nodes)} nodes in the grid graph")
print(f"- {len(udg.pins)} pins (nodes corresponding to original variables)")
Overwriting delta from 2.7 to 1.5
Converted to Unit Disk Graph:
- 26 nodes in the grid graph
- 3 pins (nodes corresponding to original variables)

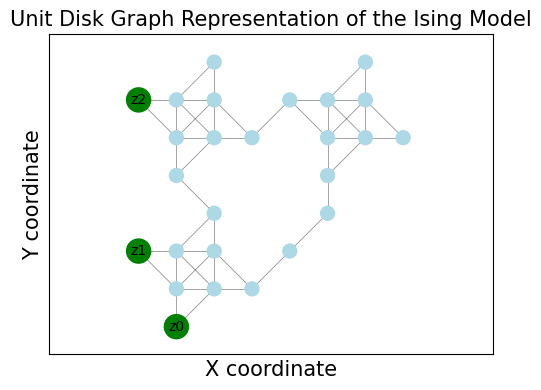

UDGの可視化#
networkxと matplotlibを用いることで、変換後のユニットディスクグラフ（UDG）構造を視覚的に確認できます。UnitDiskGraphオブジェクトは、基礎となるグラフ構造へのアクセスを提供します。この可視化により、抽象的なIsing問題がユニットディスクマッピング（UDM）ガジェットを使って物理的にどのように配置されているかを理解するのに役立ちます。
G_vis = udg.networkx_graph
pos = nx.get_node_attributes(G_vis, "pos")
pins = udg.pins
plt.figure(figsize=(5, 4))
# ハイライトピン（元の変数）
node_colors = ["Green" if i in pins else "lightblue" for i in G_vis.nodes()]
node_sizes = [300 if i in pins else 100 for i in G_vis.nodes()]
nx.draw_networkx_nodes(G_vis, pos, node_color=node_colors, node_size=node_sizes)
nx.draw_networkx_edges(G_vis, pos, width=0.5, alpha=0.5)
# ピンに元の変数のインデックスをラベル付けする
pin_labels = {pin: f"z{i}" for i, pin in enumerate(pins)} # Use z_i for Ising spins
nx.draw_networkx_labels(G_vis, pos, labels=pin_labels, font_size=10)
plt.title("Unit Disk Graph Representation of the Ising Model", fontsize=15)
plt.xlabel("X coordinate", fontsize=15)
plt.ylabel("Y coordinate", fontsize=15)
plt.axis("equal") # Ensure aspect ratio is maintained
plt.tight_layout()
plt.show()
MWIS-UDGを bloqade-analog で解く#
Ising問題をユニットディスクグラフ（UDG）上のMWIS（最大重み独立集合）問題に変換できたので、中性原子量子コンピュータのネイティブ機能を活用して解を求めることができます。
bloqade-analog を用いた実装#
bloqade-analogは、中性原子量子計算、特にアナログ方式や断熱プロトコルのシミュレーションに特化した Python ライブラリです。Qamomileで生成したUDGマッピングに対してbloqade_example.pyスクリプトを使ってこれを活用できます。
ステップ:
入力の準備:
原子の配置座標を
UnitDiskGraphオブジェクト(udg.nodes)から取得します。これらの位置は、中性原子系におけるtypicalなブロッケード半径に合わせて物理単位（例：μm）にスケーリングする必要があります。各ノードの重み
udg.nodes[i].weightを取得します（通常は正規化された値を使用）。パルスパラメータを定義します：
最大ラビ周波数
Omega_max最大デチューニング
delta_max進化時間
t_max
LOCATION_SCALE = 5.0 # 希望するブロケード半径とハードウェアに基づいて調整する
locations = udg.qubo_result.qubo_grid_to_locations(LOCATION_SCALE)
weights = udg.qubo_result.qubo_result_to_weights()
print(f"Node weights: {weights}")
print(f"Node locations: {locations}")
Node weights: [np.float64(1.3), np.float64(1.7999999999999998), np.float64(1.6), np.float64(5.0), np.float64(7.0), np.float64(3.0), np.float64(6.5), np.float64(5.5), np.float64(7.0), np.float64(5.0), np.float64(3.0), np.float64(5.5), np.float64(6.5), np.float64(1.4), np.float64(3.0), np.float64(3.0), np.float64(3.0), np.float64(3.0), np.float64(3.0), np.float64(3.0), np.float64(5.2), np.float64(6.8), np.float64(6.8), np.float64(5.2), np.float64(1.7), np.float64(1.2000000000000002)]
Node locations: [(0.0, 10.0), (0.0, 30.0), (5.0, 0.0), (5.0, 5.0), (5.0, 10.0), (5.0, 20.0), (5.0, 25.0), (5.0, 30.0), (10.0, 5.0), (10.0, 10.0), (10.0, 15.0), (10.0, 25.0), (10.0, 30.0), (10.0, 35.0), (15.0, 5.0), (15.0, 25.0), (20.0, 10.0), (20.0, 30.0), (25.0, 15.0), (25.0, 20.0), (25.0, 25.0), (25.0, 30.0), (30.0, 25.0), (30.0, 30.0), (30.0, 35.0), (35.0, 25.0)]
プログラムの定義：
bloqade.analogを使って原子の配置とパルスシーケンスを定義する。
def solve_ising_bloqade(locations, weights, delta_max=60.0, Omega_max=15.0, t_max=4.0):
locations_array = np.array(locations)
centroid = locations_array.mean(axis=0)
centered_locations = locations_array - centroid
locations = list(map(tuple, centered_locations))
lw = len(weights)
weights_norm = [x / max(weights) for x in weights]
def sine_waveform(t):
return Omega_max * math.sin(math.pi * t / t_max) ** 2
def linear_detune_waveform(t):
return delta_max * (2 * t / t_max - 1)
program = (
start.add_position(locations)
.rydberg.detuning.scale(weights_norm)
.fn(linear_detune_waveform, t_max)
.amplitude.uniform.fn(sine_waveform, t_max)
)
return program
program = solve_ising_bloqade(locations, weights)
シミュレーションの実行： Bloqadeのエミュレータを使ってプログラムを実行する。
blockade_radius = (
LOCATION_SCALE * 1.5
) # ブロケード半径は対角ノードをカバーするように設定されている（1：√2）
emu_results = program.bloqade.python().run(
shots=10000, solver_name="dop853", blockade_radius=blockade_radius
)
report = emu_results.report()
counts = report.counts()[0]
sorted_counts = {
k: v for k, v in sorted(counts.items(), key=lambda item: item[1], reverse=True)
}
print("\nBloqade Simulation Results (Top 5):")
for i, (bitstring, count) in enumerate(list(sorted_counts.items())[:5]):
print(f" {i+1}. Bitstring: {bitstring} (Count: {count})")
Bloqade Simulation Results (Top 5):
1. Bitstring: 10010011111101011001110101 (Count: 689)
2. Bitstring: 11010101111110011001110101 (Count: 315)
3. Bitstring: 11010101111110001101101110 (Count: 292)
4. Bitstring: 10110011111101011001110101 (Count: 284)
5. Bitstring: 10010011111101011101101110 (Count: 272)

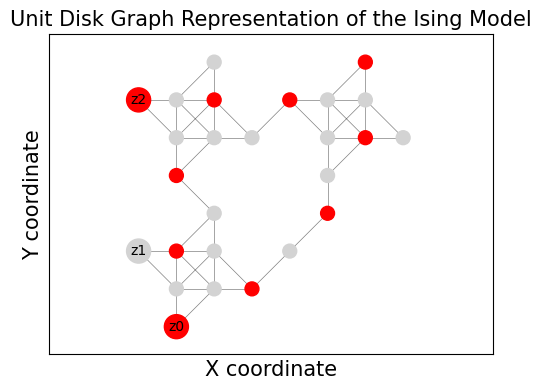

Bloqadeのエミュレータからの結果の可視化#
Bloqadeのエミュレータから得られた結果を可視化することができる。赤いノードはBitstringのマッピングを示している。
G_vis = udg.networkx_graph
pos = nx.get_node_attributes(G_vis, "pos")
plt.figure(figsize=(5, 4))
bitstr = list(sorted_counts.items())[:2][0][0]
# ビット値に基づいてノードの色とサイズを変更する
node_colors = ["red" if b == "0" else "lightgray" for b in bitstr]
node_sizes = [300 if i in pins else 100 for i in G_vis.nodes()]
nx.draw_networkx_nodes(G_vis, pos, node_color=node_colors, node_size=node_sizes)
nx.draw_networkx_edges(G_vis, pos, width=0.5, alpha=0.5)
# ピンに元の変数のインデックスをラベル付けする
pin_labels = {pin: f"z{i}" for i, pin in enumerate(pins)} # 偉人ぐスピンとして z_i を使う
nx.draw_networkx_labels(G_vis, pos, labels=pin_labels, font_size=10)
plt.title("Unit Disk Graph Representation of the Ising Model", fontsize=15)
plt.xlabel("X coordinate", fontsize=15)
plt.ylabel("Y coordinate", fontsize=15)
plt.axis("equal") # アスペクト比が維持されるようにする
plt.tight_layout()
plt.show()
Bloqadeのエミュレータ結果をsampleset結果に変換する#
先に得られたエミュレータの結果から、udm_converter.decodeを使ってそれらをsamplesetに変換することができる。samplesetを用いることで、目的関数値の分布を調べることができる。
transpiler = UDMTranspiler(udg, V_val)
sampleset = udm_converter.decode(transpiler, counts)
最も低い解を確認する#
sampleset.best_feasible()
Solution(raw=state {
entries {
key: 0
value: 1
}
entries {
key: 1
value: 0
}
entries {
key: 2
value: 1
}
}
objective: -4.4
decision_variables {
kind: KIND_BINARY
bound {
upper: 1
}
name: "n"
subscripts: 0
}
decision_variables {
id: 1
kind: KIND_BINARY
bound {
upper: 1
}
name: "n"
subscripts: 1
}
decision_variables {
id: 2
kind: KIND_BINARY
bound {
upper: 1
}
name: "n"
subscripts: 2
}
feasible: true
feasible_relaxed: true
, annotations={})
古典的手法を確認する#
Q = np.array([[-1.2, 4.0, -2.0], [4.0, -3.2, 3.2], [-2.0, 3.2, -1.2]])
def Solve_Q(Q: np.ndarray, x: np.ndarray) -> float:
E = np.dot(np.diag(Q), x)
n = len(x)
for i in range(n):
for j in range(i + 1, n):
E += Q[i, j] * x[i] * x[j]
return E
energies = {}
for bits in product([0, 1], repeat=3):
x = np.array(bits)
energy = Solve_Q(Q, x)
energies[bits] = energy
min_config, min_energy = min(energies.items(), key=lambda item: item[1])
print("min_config: ", min_config)
print("min_energy: ", min_energy)
min_config: (1, 0, 1)
min_energy: -4.4

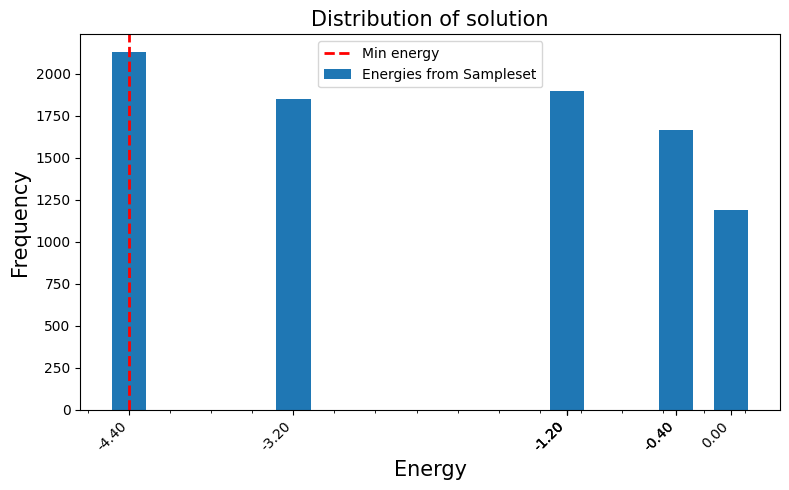

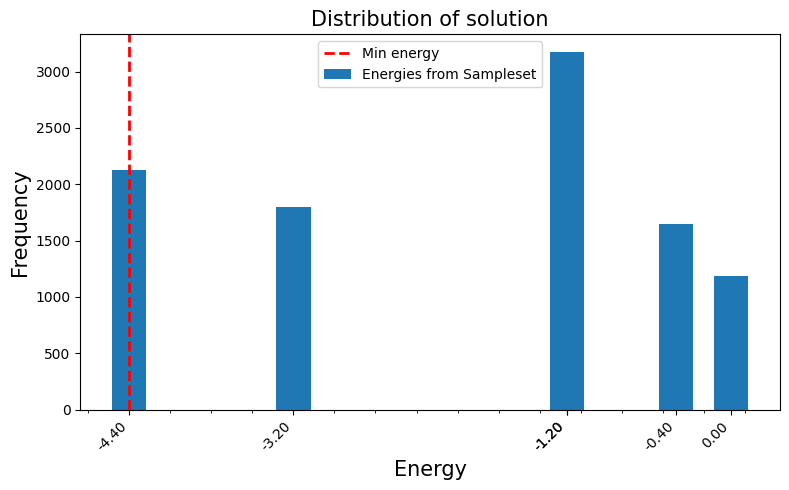

結果の評価#
energies = []
freqs = []
for entry in sampleset.raw.objectives.entries:
energies.append(entry.value)
freqs.append(len(entry.ids))
plt.figure(figsize=(8, 5))
plt.bar(energies, freqs, width=0.25, label="Energies from Sampleset")
ax = plt.gca()
ax.set_xticks(energies)
ax.set_xticklabels([f"{e:.2f}" for e in energies], rotation=45, ha="right")
ax.axvline(min_energy, color="red", linestyle="--", linewidth=2, label="Min energy")
ax.xaxis.set_minor_locator(AutoMinorLocator(4))
plt.title("Distribution of solution", fontsize=15)
plt.ylabel("Frequency", fontsize=15)
plt.xlabel("Energy", fontsize=15)
plt.legend(loc="upper center")
plt.tight_layout()
plt.show()
